Confection supports modules projection leds G/W au sol sur 1500

+5
Macfly2b
ciryl
Francois63
Suzu'Kid
Mik
9 participants

Aller en bas

Confection supports modules projection leds G/W au sol sur 1500 Empty Confection supports modules projection leds G/W au sol sur 1500

Message  Mik Jeu 25 Avr 2019 - 9:13

Bonjour tout l'monde.
Comme quelques uns d'entre nous, j'ai opté pour des modules leds de projection au sol du sigle GOLDWING.
Je voulais les encastrer mais pas au niveau des valises, plutôt vers l'avant de ma 15.
Dilemme, pas d'autre solution que de confectionner un support.

Le but était de faire ça.
Confection supports modules projection leds G/W au sol sur 1500 Tuto_211
Pour arriver à ça
Confection supports modules projection leds G/W au sol sur 1500 Tuto_212
Confection supports modules projection leds G/W au sol sur 1500 Tuto_115

Je suis parti d'un entonnoir d'évacuation d'eau de machine à laver et de coudes PVC que j'ai coupéS puis assemblés et formés avec dilution dans l'acétone pour obtenir la forme voulue.

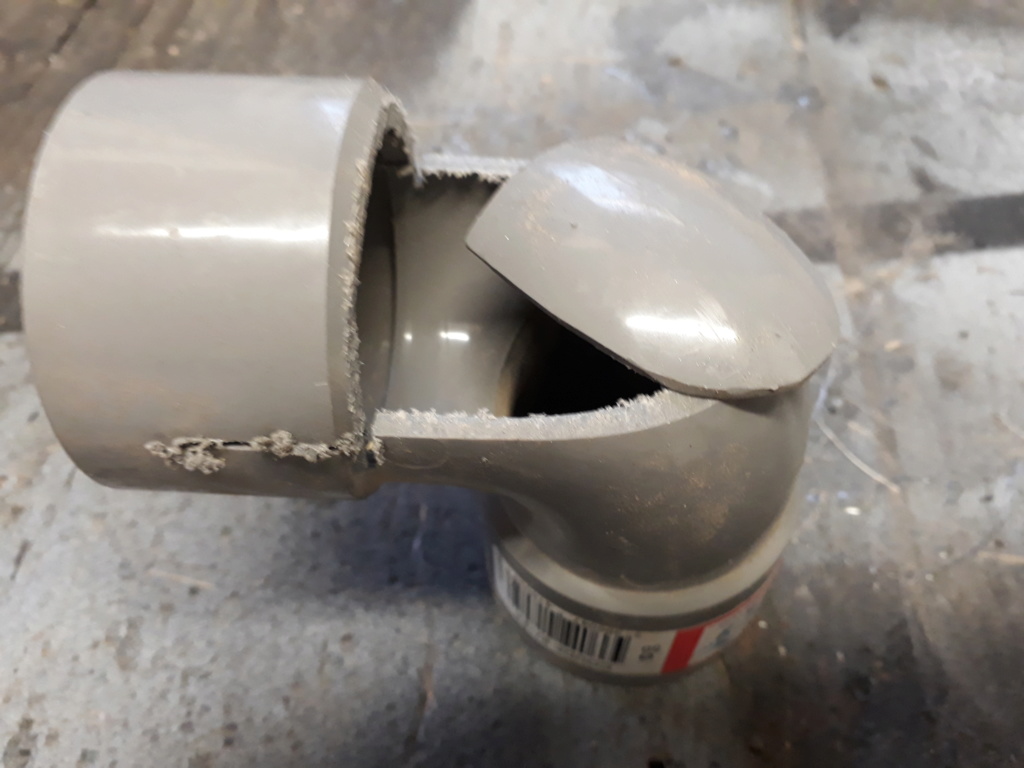

D'abord les découpes.
Confection supports modules projection leds G/W au sol sur 1500 Tuto_311
Confection supports modules projection leds G/W au sol sur 1500 Tuto_411

Un peu de ponçage pour ajuster les morceaux.
Confection supports modules projection leds G/W au sol sur 1500 Tuto_511


Traçage et découpe des autres morceaux.Confection supports modules projection leds G/W au sol sur 1500 Tuto_612
Confection supports modules projection leds G/W au sol sur 1500 Tuto_711
Confection supports modules projection leds G/W au sol sur 1500 Tuto_810


Un p'tit chanfrein pour que le mélange puisse bien s'incérer entre les différentes parties lors de l'assemblage.
Confection supports modules projection leds G/W au sol sur 1500 Tuto_911

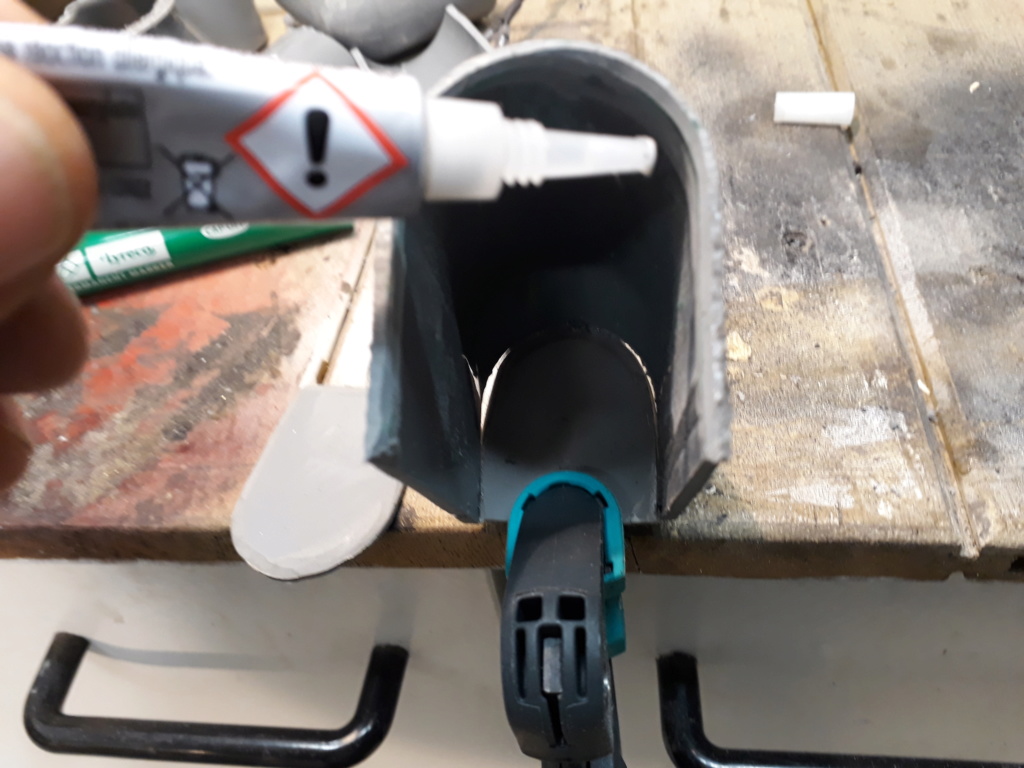

Quelques points de colle cyano pour maintenir les morceaux en place.
Confection supports modules projection leds G/W au sol sur 1500 Tuto_117
Confection supports modules projection leds G/W au sol sur 1500 Tuto_116



Et préparation du mélange PVC / Acétone.
J'ai découpé des petits morceaux de PVC que j'ai disposé dans un bocal en verre avec couvercle hermétique et j'y ai ajouté un peu d'acétone pour recouvrir les morceaux.
Confection supports modules projection leds G/W au sol sur 1500 Tuto_119
Confection supports modules projection leds G/W au sol sur 1500 Tuto_118
Confection supports modules projection leds G/W au sol sur 1500 Tuto_120



On ferme le bocal et 24 heures 00 plus tard, un p'tit coup de touillette en bois et hop ...
Confection supports modules projection leds G/W au sol sur 1500 Tuto_121
Confection supports modules projection leds G/W au sol sur 1500 Tuto_122


Et on comble les trous et fentes grassement avec le mélange.
Confection supports modules projection leds G/W au sol sur 1500 Tuto_124
Confection supports modules projection leds G/W au sol sur 1500 Tuto_125
Confection supports modules projection leds G/W au sol sur 1500 Tuto_123



A l'air libre, le mélange sèche rapidement, quelques petites heures suffisent pour un durcissement définitif, par contre, dans un bocal type confiture bien fermé, ce même mélange se conserve pas mal de jours, et après une semaine, il suffit de rajouter un peu d'acétone et c'est reparti.



Un ponçage grossier pour donner la forme voulue.
Confection supports modules projection leds G/W au sol sur 1500 Tuto_213




De la même manière, mise en place de trois chevilles, collées avec le mélange, pour fixation sur l'accastillage.
Confection supports modules projection leds G/W au sol sur 1500 Tuto_214



Perçage à l'aide de la scie cloche fournie et un petit test pour voir si ça rentre, et hop...
Confection supports modules projection leds G/W au sol sur 1500 Tuto_216
Confection supports modules projection leds G/W au sol sur 1500 Tuto_217
Confection supports modules projection leds G/W au sol sur 1500 Tuto_215
Confection supports modules projection leds G/W au sol sur 1500 Tuto_218

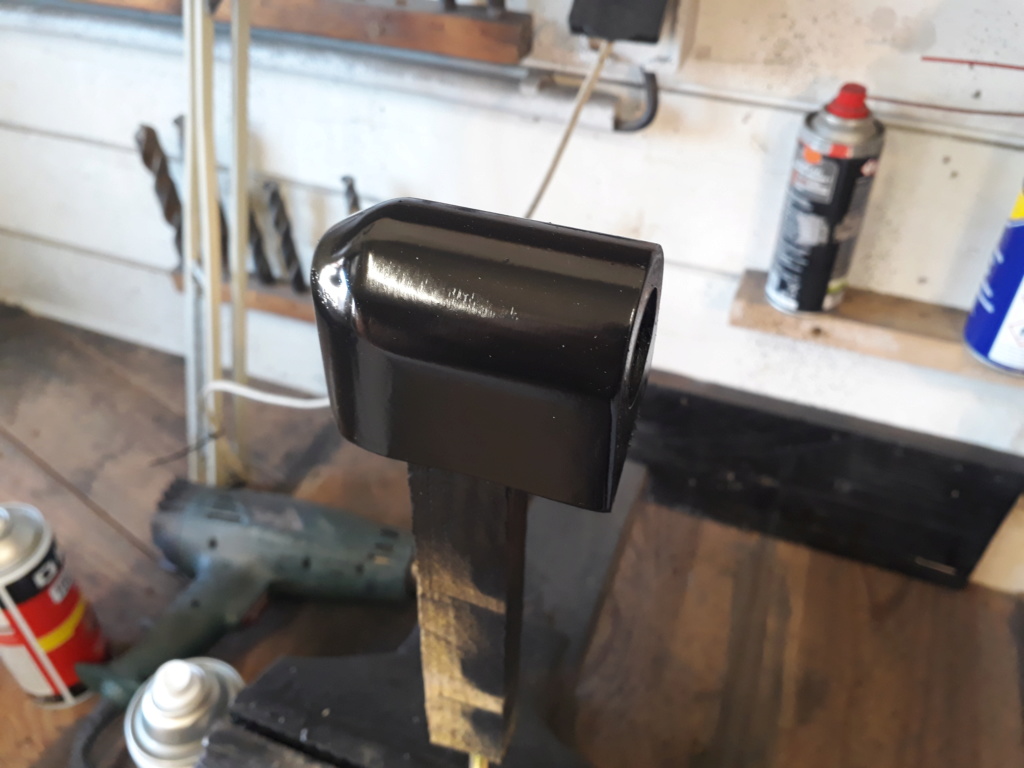

Ponçage fin et peinture + vernis.
Confection supports modules projection leds G/W au sol sur 1500 Tuto_220
Confection supports modules projection leds G/W au sol sur 1500 Tuto_219




Confection d'un petit joint caoutchouc avec un morceau de chambre à air.
Confection supports modules projection leds G/W au sol sur 1500 Tuto_221
