Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 Empty Re: Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800

Message  Jife Lun 31 Jan 2022 - 10:08

Exact, mais l'acier est très "mou", l'empreinte se déforme immédiatement ... lorsque j'ai démonté le PAS était bien oxydé (la mienne a 16 ans).

Edit: j'ai remplacé la vis par une BTR Inox + un poil de graisse sur le filet.

Jife
Membre incontournable !
Membre incontournable !

Messages : 700
Date d'inscription : 26/03/2019

Revenir en haut Aller en bas

Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 Empty Re: Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800

Message  Phil78 Lun 31 Jan 2022 - 10:45

Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 365723366

Merci Jife et G2LOQ, je ne savais pas que les normes d'empreintes étaient différentes ! effectivement cela est cruciale Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 1f600

Malgré tout, j'ai essayé de l'avoir en frappant l’empreinte mâle dans la partie femelle de la vis, et à l'aide d'une petite clé à cliquet pour tourner avec précaution... mais pour l'instant : Échec.bounce
Je ressaye cet AM.

Merci et à bientôt.

Phil78


Phil78
Phil78
Membre actif
Membre actif

Messages : 18
Date d'inscription : 03/01/2022
Age : 65

Revenir en haut Aller en bas

Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 Empty Re: Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800

Message  Jife Lun 31 Jan 2022 - 11:17

Si je peux me permettre Phil, car j'ai eu le même problème que toi:
Pince multiple (et avec suffisamment de crantage dessus) SUR la tète de vis ET tournevis avec la bonne empreinte ... les deux en même temps ... puis vis à la poubelle.

Mais, si je comprends correctement ce que tu souhaites faire (sortir l'unité de l'axe du té de fourche), tu n'es pas obligé de dévisser cette vis.
Si c'est le même type de fixation que sur la 2004, la lamelle qui maintient l'axe de l'unité est suffisamment souple pour se tirer vers le bas et ensuite se dégager sur la gauche ou la droite. Tu n'aurais alors qu'à dévisser les deux vis qui maintiennent le cache inférieur en plastique pour sortir l'unité de l'axe du T de fourche.
Jife
Jife
Membre incontournable !
Membre incontournable !

Messages : 700
Date d'inscription : 26/03/2019
Age : 62

Revenir en haut Aller en bas

Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 Empty Re: Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800

Message  Phil78 Lun 31 Jan 2022 - 12:13

Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 4138970908

Merci de tes conseils,

C'est exactement ce que j'ai fait, j'ai déplacer la lamelle de maintien sur un coté et enfin sortie la partie électronique, cylindre plastique noir.

Merci à toi. Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 1f600

Phil





Phil78
Phil78
Membre actif
Membre actif

Messages : 18
Date d'inscription : 03/01/2022
Age : 65

Revenir en haut Aller en bas

Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 Empty Re: Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800

Message  Phil78 Sam 5 Fév 2022 - 17:24

Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 2782311512 Dapi,

Je suis presque prêt pour faire un essai avant montage définitif sur la Gold.
Ci-dessous, photo de ton dispositif sur lequel j'ai modifié le câblage par le connecteur vert, récupéré de l'unité d'annulation de cde.
Egalement, l'unité de Cde modifié, comme tu l'as préconisé plus haut dans ce sujet.
Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 Dispos10

Avant de faire l'essai, je voudrais être sûr du branchement des fils au nouveau relais.
Sur la moto, 3 fils
1 Gris,
2 Vert/Noir
3 Bleu
Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 Relais10


Sur le relais, 3 cosses.
B+
L
E -
Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 Img_2210

Peux-tu m'éclairer sur la bonne correspondance des fils ?

Te remerciant pour ton précieux support.

Phil.
Phil78
Phil78
Membre actif
Membre actif

Messages : 18
Date d'inscription : 03/01/2022
Age : 65

Revenir en haut Aller en bas

Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 Empty Re: Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800

Message  g2loq Sam 5 Fév 2022 - 17:32

g2loq
g2loq
Co-administrateur
Co-administrateur

Messages : 18344
Date d'inscription : 29/04/2013
Age : 68

Revenir en haut Aller en bas

Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 Empty Re: Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800

Message  Phil78 Sam 5 Fév 2022 - 17:40

Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 2782311512

Merci g2loq, je vais essayer Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 2072541550
Phil78
Phil78
Membre actif
Membre actif

Messages : 18
Date d'inscription : 03/01/2022
Age : 65

Revenir en haut Aller en bas

Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 Empty Re: Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800

Message  Dapi Dim 6 Fév 2022 - 18:30

Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 2782311512


Voici le lien entre le relais pour LED et le connecteur  de la GL1800 :


B  =  c'est le +12V de la borne ACC            ==> fil vert clair /noir
L  =  Sortie vers les leds des clignotants      ==> fil gris
E =   Masse via le module d'annulation        ==> fil bleu/noir

Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 Clig_g10

Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 Broche10



Bonne route




Wink
Dapi
Dapi
Membre incontournable !
Membre incontournable !

Messages : 308
Date d'inscription : 09/09/2018
Age : 62

https://line40.COM

Revenir en haut Aller en bas

Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 Empty Re: Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800

Message  Phil78 Lun 7 Fév 2022 - 10:55

Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 365723366 Dapy,

Merci beaucoup de ton support et de tes bons conseils,
(Ce qui est étonnant, c'est que le fil gris est placé au centre de mon connecteur et ce n'est pas le cas, sur ton schéma ci-dessous)
je vérifie les tensions aux bornes du connecteur (contact sur on) et réalise ensuite le câblage.

Je te tiens informé du résultat.

A bientôt.

Phil
Phil78
Phil78
Membre actif
Membre actif

Messages : 18
Date d'inscription : 03/01/2022
Age : 65

Revenir en haut Aller en bas

Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 Empty Re: Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800

Message  Dapi Lun 7 Fév 2022 - 21:41

Phil78 a écrit:Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 365723366 Dapy,

Merci beaucoup de ton support et de tes bons conseils,
(Ce qui est étonnant, c'est que le fil gris est placé au centre de mon connecteur et ce n'est pas le cas, sur ton schéma ci-dessous)
je vérifie les tensions aux bornes du connecteur (contact sur on) et réalise ensuite le câblage.

Je te tiens informé du résultat.

A bientôt.

Phil

Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 2782311512

C'est pourtant le schéma original de Honda . Je pense que la position des fils dans le connecteur n'est pas donnée mais seulement des couleurs des fils .

Si tu as les trois mêmes couleurs c'est une bonne chose !! lol!

Bonne continuation

Wink
Dapi
Dapi
Membre incontournable !
Membre incontournable !

Messages : 308
Date d'inscription : 09/09/2018
Age : 62

https://line40.COM

Revenir en haut Aller en bas

Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 Empty Re: Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800

Message  Phil78 Mar 8 Fév 2022 - 11:24

Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 2782311512  Dapy,

Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 1968435548 C’est top et fonctionne super bien.
Tu avais raison, le vert est le +12v

Comme J’avais monté le dispositif en provisoire, je vais maintenant tout positionner et re connecter correctement.

Les premiers essais sont très prometteurs, ce dispositif permet vraiment d'anticiper sur l'action que l'on souhaite faire, doubler avec une brève impulsion, le cligno s'éteint tout seul après plusieurs secondes, pour tourner, en maintenant l'action pendant plus de 2 secondes sur le commutateur, permettant de laisser le cligno fonctionné.
C'est quand même bien supérieur au système d'origine. Tu devrais déposer un brevet et le vendre à HONDA !

Je ferai des photos pour clore le sujet, dès que j'ai remonté et peaufiné le réglage du temps d’allumage sur le premier cycle.

Génial ! cheers
Un grand merci à toi et à bientôt.

Phil
Phil78
Phil78
Membre actif
Membre actif

Messages : 18
Date d'inscription : 03/01/2022
Age : 65

Revenir en haut Aller en bas

Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 Empty Re: Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800

Message  Phil78 Dim 13 Fév 2022 - 17:55

Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 4138970908 Dapi,

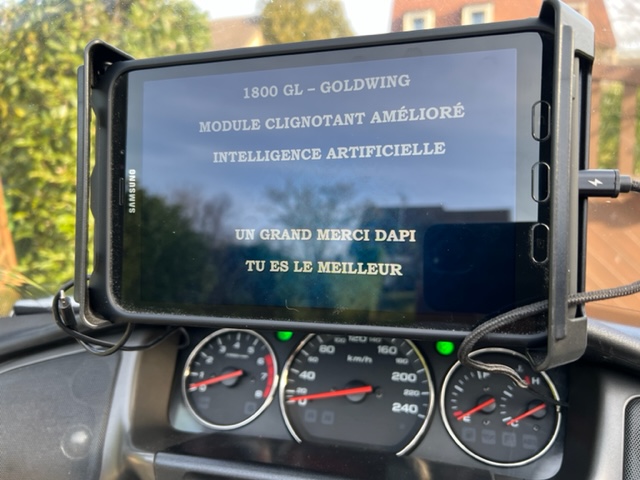

Voilà, tout est remonté. Cela fonctionne très bien,

Je viens de faire un tour d'essai.

J'aurai tendance à vouloir remonter un peu les temps ou augmenter un peu la vitesse, passer de 15 km/h à 20, voire 25.
Lorsque que l'on est à l'arrêt et que l'on repart, les 15km/h sont vite atteints et l'arrêt de la fonction aussi, cela peut être encore utile dans le cas de véhicules venant de face.

Mais vraiment globalement, c'est top.  !

Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 Vue_cl10

Les feux de position, qui modernise vraiment la moto.

Nouvelle unité de controle d'annulation de clignotant (turn cancel unit 35220-MN5-003 ) GL1500 GL1800 - Page 2 Tab_im10

Oui, vraiment merci pour ton support et ton assistance.

A bientôt.

Phil.
Phil78
Phil78
Membre actif
Membre actif

Messages : 18
Date d'inscription : 03/01/2022
Age : 65

Revenir en haut Aller en bas
