Boardtrack racer projet Philgold

Hello,

L'été est terminé et oui !!! l'hiver approche, il faut penser à s'occuper un peu dans l'atelier.
Après la HONDA 750 CR Daytona réplica, on reprend la planche à dessin, le kutsch et la calculette, on sort des bouts de carton et hop !!!

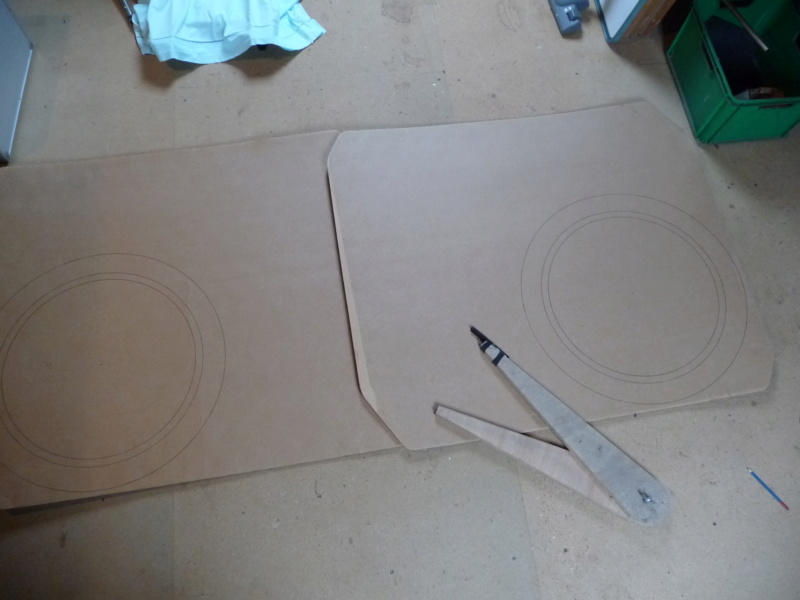

Traçage de quelques lignes droite et courbes et découpe de gabarits ech 1 pour un nouveau projet...

On verra bien , à plus les mécanos de tous poils.
Philgold

Bjr Phil
Y'aurait un nouveau cadre en préparation pour habiller ce beau moulin ?

ah ben ptaite ben quoui ...ptaite ben queunon......???.  ca pourrait etre une tondeuse ou bin un motoculteur , dam pour sure........

Au vu des réalisations précédentes , on serait en mesure de se demander s'il y aura bientôt une modélisation en 3D du projet . . . .

Bonjour,

Tiens ça faisait longtemps que j'avais pas vu ce genre de table à dessiner !
Suis dessineux, j'ai commencé y'a 28 ans avec des Rotring...

Tu veux pas te mettre à Autocad par exemple ?
(tu cliques un point, tu indiques longueur et angle...et tu passes au prochain, rien de compliqué)

Tu dessines à l'échelle 1....tu m'envoies le fichier....je te l'imprime avec mon traceur donc à l'échelle 1 (tant qu'à faire)
Je te renvois le truc par la poste...
pis tu te l'accroches sur le mur du garage.

++
Piero.

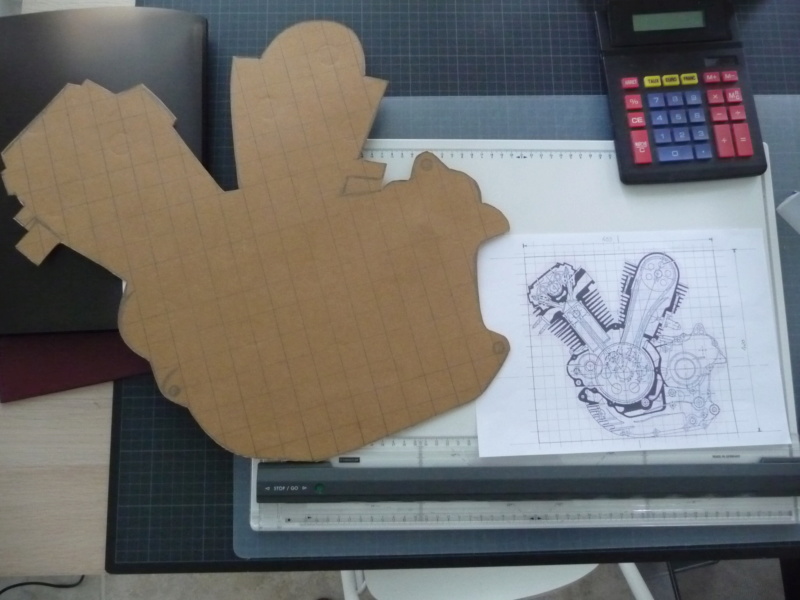

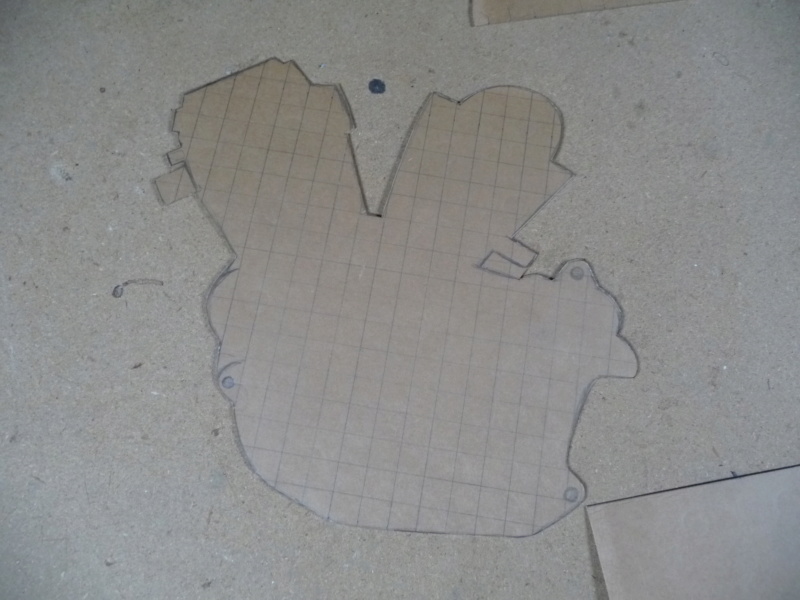

Bicylindre en Vé à 60°, longue course, simple ACT commandé par chaîne, réglage des soupapes par vis/écrou, embrayage en bout de vilebrequin, refroidissement par air...
1/ à 100% c'est pas ricain
2/ à 90% c'est nippon
3/ c'est plutôt vieillot en technologie
4/ je n'en sais pas plus .

salut, encore un super projet, une moto en carton, j'espere que tu pense aux renforts pour supporter le poid du pilote en plus de la passagere,
bien qu'elle soit toute legere (la passagere bien sur).

sorry je n'ai pas pu m'empecher de la faire celle la. bises a vous deux.

cela aurais ete a refroidissement liquide j'aurai dis moteur de 750cc de RD07 africatwin de 1994


bonne continuation

tigroujean

Piero83 a écrit:Tiens ça faisait longtemps que j'avais pas vu ce genre de table à dessiner !
Suis dessineux, j'ai commencé y'a 28 ans avec des Rotring...

P'tit jeune t'as pas connu ça alors

kuczynski a écrit:

Piero83 a écrit:Tiens ça faisait longtemps que j'avais pas vu ce genre de table à dessiner !
Suis dessineux, j'ai commencé y'a 28 ans avec des Rotring...

P'tit jeune t'as pas connu ça alors

les graphos non ? pas utilisé non....bon....j'ai pas 82 ans aussi....

Hello les mécanos de tous poils,

Pas de logiciel , une table à dessin d'une autre époque pour certains , pas de 3D en vue ....

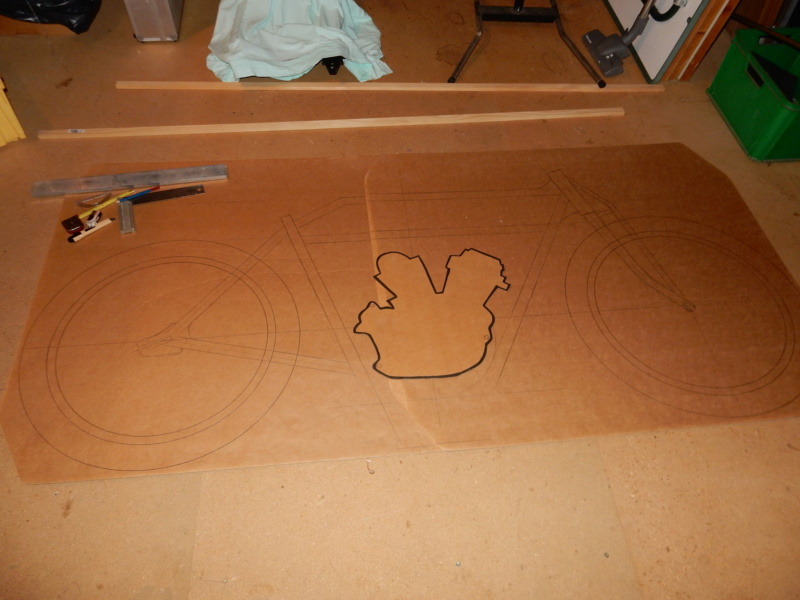

Mais tout simplement deux grands cartons de fond de palox viticulture, un crayon de papier HB hum!!! c'est tendre, des feutres de chez Action pour la réaction, une équerre de chez Carrouf pour écolier, un rapporteur qui raconte tout mais en plastique, une règle de droite, un compas en bois d'arbre maison et HOP HOP !!!!! un traçage par ci et un par là le tout à l'échelle 1, et oui c'est de l'artisanat .
A plus les mécanos connectés et programmés

Philgold

salut superbe tout cela, bon travail a toi,

que de souvenirs cette facon de faire.

dans l'attente de voir la suite,

bonne continuation.

Superbe !!!

Je rêve d'avoir le talent et la patience pour de tels projets !

Bjr Phillippe
J'espère que la selle sera montée sur ressort . . .

Hello,

C'est pas le tout... la prochaine mécanique sera la fabrication d'un marbre pour réaliser la partie cycle...

Philgold

Hello la mécanique,

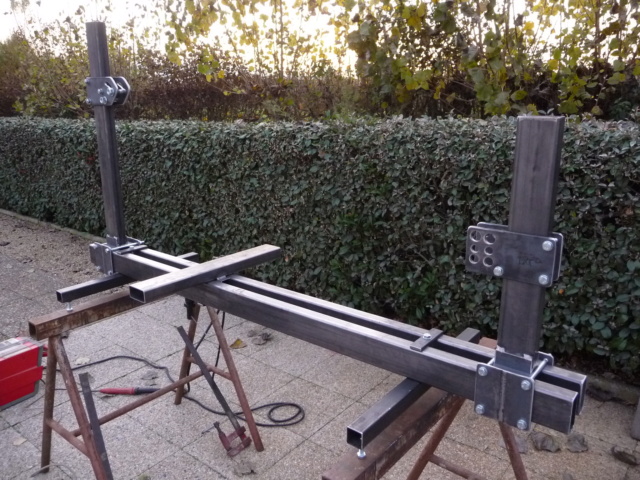

Le projet avance, première chose, fabrication du marbre pour la partie cycle.

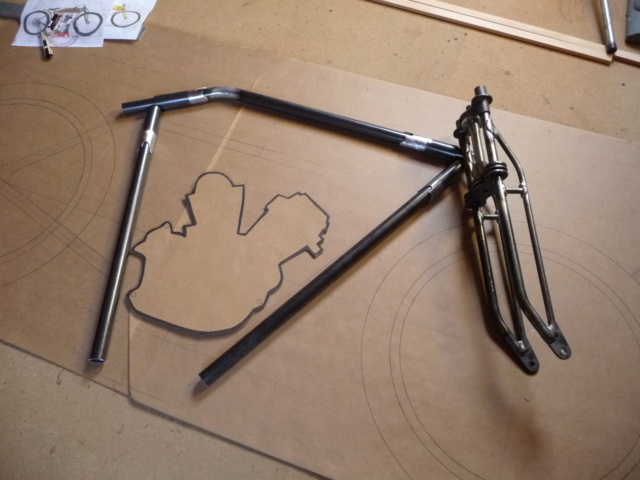

Deuxième chose, fabrication de la colonne de direction et fourche (pour ceux qui ont des problèmes d'anti-plongée c'est la solution ), la colonne c'est un besoin pour débuter le cadre.
Après c'est bras de fourche et le reste....

Philgold

Superbe projet et déjà superbe boulot !!! ... Félicitation Philippe ... chapeau bas !

Jife

  philippe......ben la mon gas tu te lances encore une fois dans un sacre projet....

,

Super projet, vraiment un touche à tout notre Phil, je me souviens dans le Périgord ton impro à l'harmonica et la séance de country initiée par ton épouse, un grand moment , que du bonheur

Merci les gars, et oui Philip91, l'harmo !!!!, depuis c'est un groupe de 5 copains qui s'est lancé ...3 guitaristes (et banjo), un batteur et l'harmoniciste (bibi), répertoire country, bluegrass et variétés le tout en amateurs. Ce fût un bon WE cette sortie en Dordogne.

Philgold

Hello la mécanique,

Le 2ème marbre est terminé, celui-ci servira au montage, bridage et soudage de la fourche avant et boucle arrière.
Petit marbre mais long à réaliser.

Philgold

Whaou sacré boulot Phil……………...

Hello,

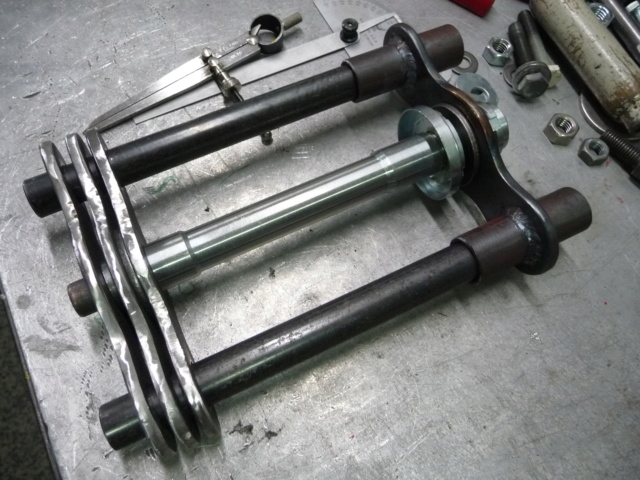

La fourche est pratiquement terminée, reste à déterminer les côtes de la colonne pour débuter la fabrication du cadre.
Entre temps je travaille un peu sur les roues et les moyeux que j'aurais besoin de placer sur le marbre de la partie cycle pour le lignage.

Philgold

Superbe boulot

Hello,

Faut pas relâcher la pression, les travaux continuent...

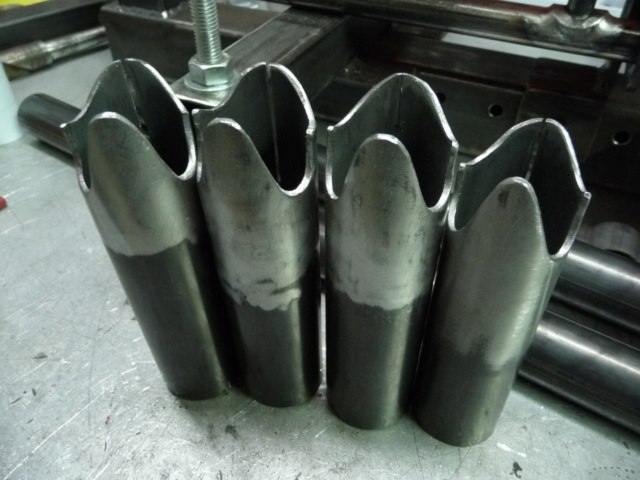

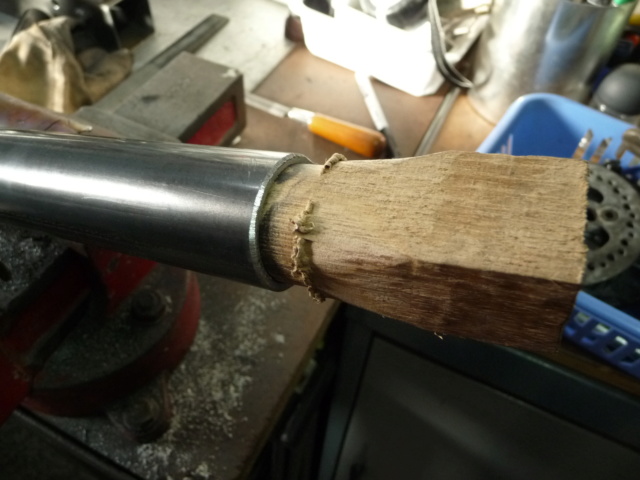

Les raccords de tubes "travaillés" et tubes de partie cycle sont commencés, cintrage au sable pour celui de la poutre centrale.
Des réductions de tubes diamètres ont été nécessaires pour que les emboîtement raccords/tubes acceptent les brasures.

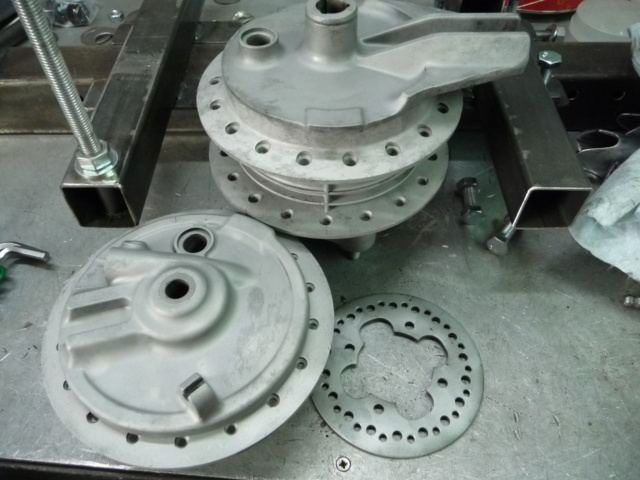

Les moyeux sont sablés, et attendent les roulements et garnitures de frein neufs, les cerclages de roues en 21" sont commandés, la couronne en pas de 520 également (à adapter au moyeu AR).
Restera à déterminer les rayons et leur dimensions après modifications.
Affaire à suivre.

Bonne mécanique
Philgold

alors la mon gas.....  des mains en or  ( avec un peu la tete aussi     ).
phil projet de la motobylette dévoile  sur la photo du cadre en haut a gauche.......
  pour nos moins jeunes ca va leur rappeler des souvenirs

 OUi du super travail bravo ..................avec mes 2 mais gauche difficile de t'applaudir mais LA respect

  a suivre sujet très intéressant

 La savoie

 ps = petite question si tu est toujours dans ton atelier ............. qui c'est qui fait le ménage ,la vaisselle ,le repas .....

La savoie

solide notre Phil

Hello les mécanos de tous poils,

La fabrication avance, des pièces sont petit à petit réalisées au fond de l'atelier, je laisse les compétences, du ménage, vaisselle et quelques fois repas (car j'aime bien faire aussi) à Madame, qui entre deux, peux également m'aider à la dépose ou repose d'un moteur.

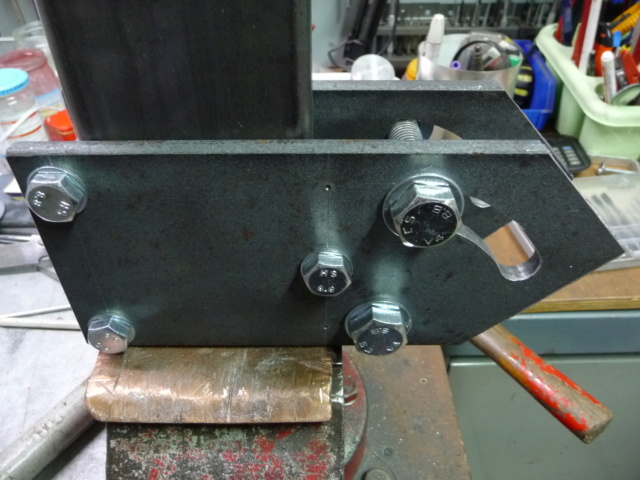

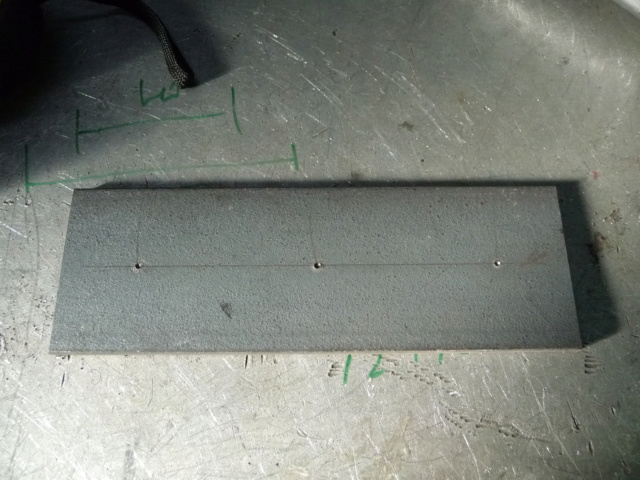

Les platines de roue arrière sont OK, restera la boucle du cadre pour cette partie.
Quand la colonne de direction sera terminée, l'ensemble passera sur la marbre.

Bonnes fêtes de fin d'année à toutes et tous.
Philgold
