Nouveau support "GOLD-MOUNT" pour GPS/Iphone/Coyote en position centrale haute.
5 participants
Page 1 sur 1
Nouveau support "GOLD-MOUNT" pour GPS/Iphone/Coyote en position centrale haute.
a tous,
Je n'ai pas encore acheté de SC 79 mais certains l'ont déjà fait et j'ai eu quelques demandes pour savoir si j'allais me pencher sur la réalisation d'un support à fixer au dessus du tableau de bord.
Je ne m'étais pas penché sur le problème jusqu'à ce que je rencontre l'ami Motopol (Christophe) pour le montage d'un module "strobo" sur les phares de ma SC68.
Bien sûr, nous sommes arrivés sur ce sujet et après une petite réflexion autour de sa moto, nous avons trouvé une seule solution à cause du pare brise électrique qui redescend en position basse à chaque arrêt du moteur.
Le montage ne se fera plus de la même manière et, malheureusement, il va y avoir beaucoup de démontage (et remontage ensuite)...
La solution trouvée consiste à utiliser l'emplacement du petit déflecteur d'air intégré sur la casquette des compteurs car pour Christophe, il n'est pas réellement utile.
Petit démontage simpleet voilà ce que l'on obtient.
Un petit croquis avec prises de quelques cotes et le premier prototype est prêt et passe en phase test mais il y a des petits ajustements à prévoir et notamment la manière de fixer ce support sur la moto sans faire de perçages disgracieux et de manière réversible (lors de la vente par exemple).
Pour pouvoir réfléchir vite (et aussi faire participer les élèves car je vous rappelle c'est toujours les élèves qui réalisent les pièces), Christophe (qui a de la ressource ) m'a confié une casquette de SC79.
Avec un groupe d'élèves, mon collègue de fabrication, nous avons réfléchis au problème de la fixation du support sur la casquette (on les a un peu orienté), ils ont dessiné la pièce. Il a été décidé de fixer le support au même endroit que "l'aérateur" par création de pièces spécifiques.
Pour pouvoir usiner ces pièces, les élèves ont dessiné la pièce (en fonction d'un croquis que je leur avait fait), réalisé la gamme d'usinage et usiné deux pièces d'essai.
Pendant ce temps, toute une série de protos en carton (réellement) on été essayé pour arriver aux meilleures dimensions du support, pour une intégration parfaite et enfin nous avons réalisé un second proto.
Tests, modifications et enfin réalisation du modèle final qui est actuellement en soumis à rude épreuve sur la moto de Christophe.
Il faut avouer que Christophe veut un modèle spécifique, il pourra fixer 3 appareils en même temps (vous verrez ça sur les photos).
Au final, il y aura 3 modèles possibles permettant de monter un, deux ou trois appareils sur le support (n'étant plus fixé sur le pare brise, les possibilités augmentent).
Les photos maintenant :
a) les pièces de fixation :

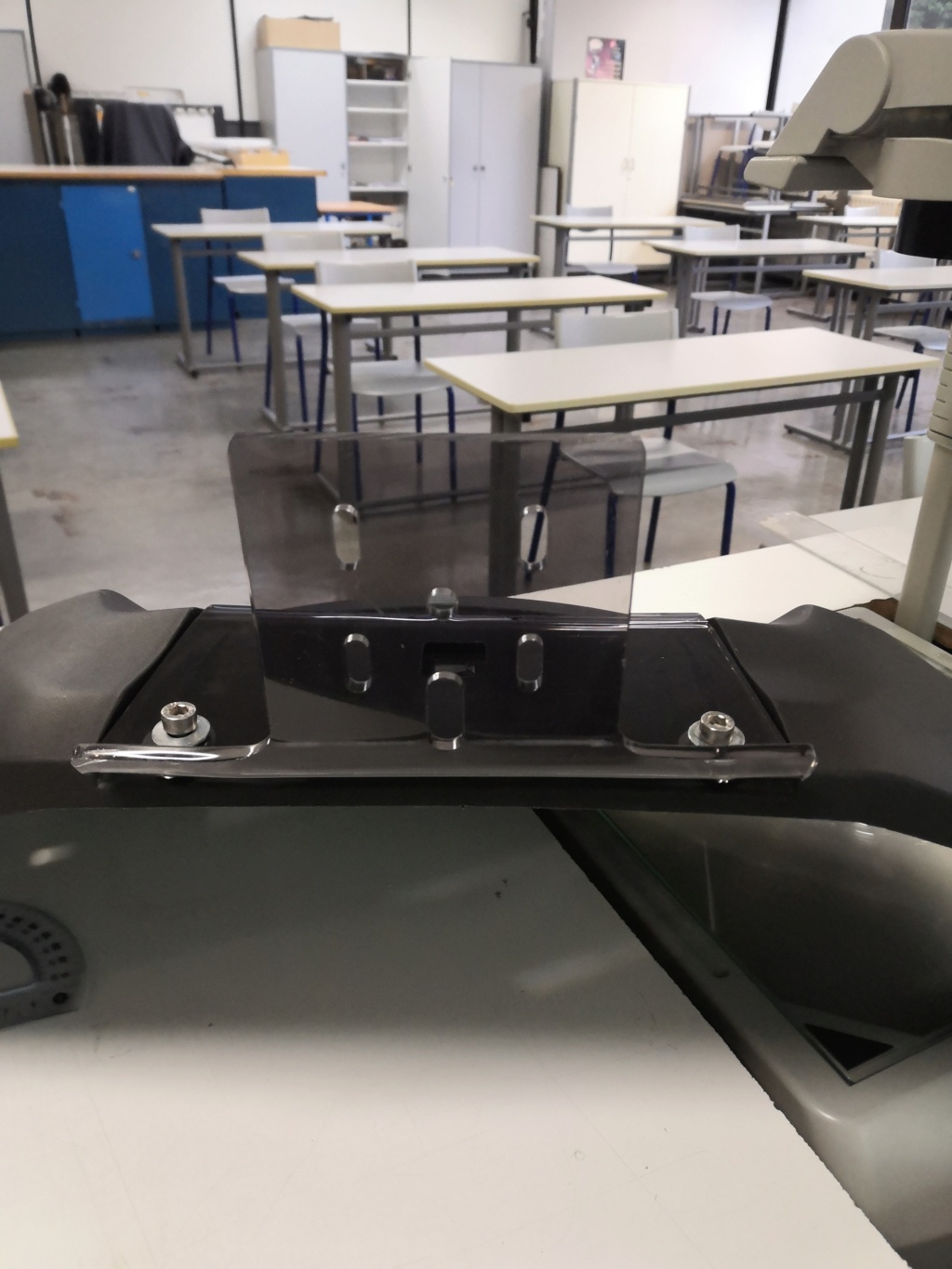

b) le modèle 1 appareil :
Pour éviter les vibrations, il est prévu un joint torique qui plaquera les pièces de fixation dans le logement.
Ce n'est pas le modèle final qui a un peu évolué car j'avais des problèmes de pliage de la plaque avec les petits "retours" sur l'angle à 90°.
c) le modèle double :

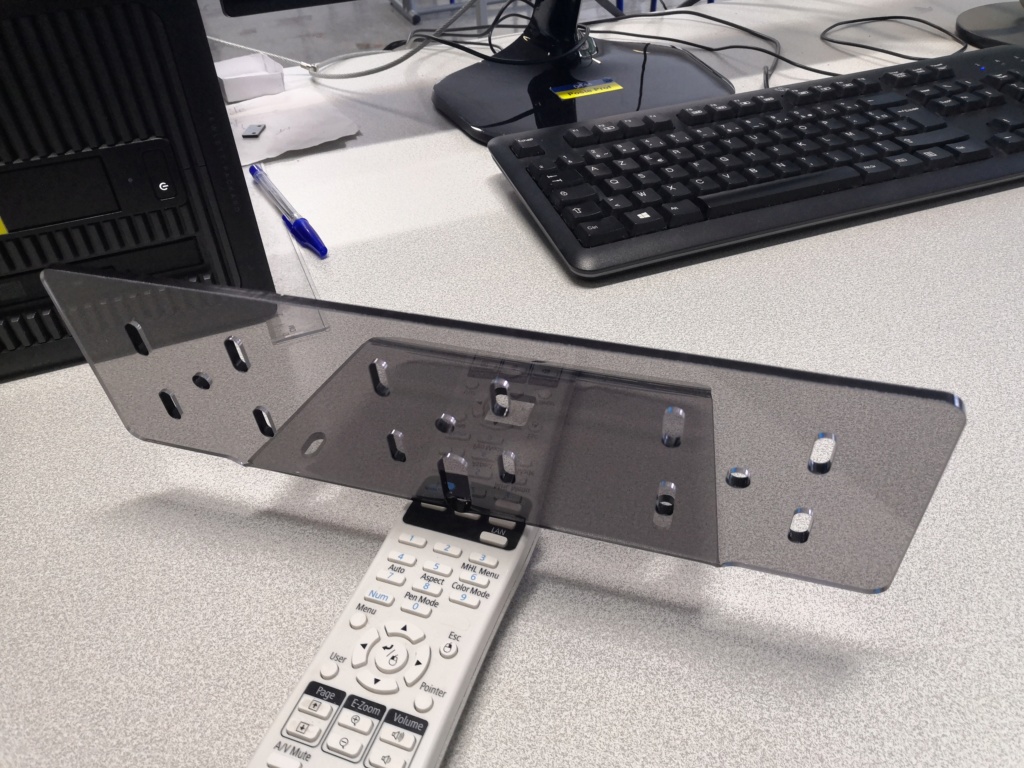

d) le "maxi" :
Monter le support sur la casquette sera extrêmement simple une fois le petit aérateur démonté, il suffira de rentrer la languette dans le logement central qu'il faudra quand même agrandir l'évent central à la taille du support (5 mm), insérer les "taquets" de fixation dans leur logement, mettre les joints toriques et visser l'ensemble.
Par contre, pour démonter l'ensemble, c'est pas mal de travail. Christophe m'a promis qu'il réaliserait un tuto pour donner les astuces à connaître.
Les derniers détails sont réglés.
Voilà une photo des 3 modèles.
Je n'ai pas encore acheté de SC 79 mais certains l'ont déjà fait et j'ai eu quelques demandes pour savoir si j'allais me pencher sur la réalisation d'un support à fixer au dessus du tableau de bord.
Je ne m'étais pas penché sur le problème jusqu'à ce que je rencontre l'ami Motopol (Christophe) pour le montage d'un module "strobo" sur les phares de ma SC68.
Bien sûr, nous sommes arrivés sur ce sujet et après une petite réflexion autour de sa moto, nous avons trouvé une seule solution à cause du pare brise électrique qui redescend en position basse à chaque arrêt du moteur.
Le montage ne se fera plus de la même manière et, malheureusement, il va y avoir beaucoup de démontage (et remontage ensuite)...
La solution trouvée consiste à utiliser l'emplacement du petit déflecteur d'air intégré sur la casquette des compteurs car pour Christophe, il n'est pas réellement utile.
Petit démontage simpleet voilà ce que l'on obtient.
Un petit croquis avec prises de quelques cotes et le premier prototype est prêt et passe en phase test mais il y a des petits ajustements à prévoir et notamment la manière de fixer ce support sur la moto sans faire de perçages disgracieux et de manière réversible (lors de la vente par exemple).
Pour pouvoir réfléchir vite (et aussi faire participer les élèves car je vous rappelle c'est toujours les élèves qui réalisent les pièces), Christophe (qui a de la ressource ) m'a confié une casquette de SC79.
Avec un groupe d'élèves, mon collègue de fabrication, nous avons réfléchis au problème de la fixation du support sur la casquette (on les a un peu orienté), ils ont dessiné la pièce. Il a été décidé de fixer le support au même endroit que "l'aérateur" par création de pièces spécifiques.
Pour pouvoir usiner ces pièces, les élèves ont dessiné la pièce (en fonction d'un croquis que je leur avait fait), réalisé la gamme d'usinage et usiné deux pièces d'essai.
Pendant ce temps, toute une série de protos en carton (réellement) on été essayé pour arriver aux meilleures dimensions du support, pour une intégration parfaite et enfin nous avons réalisé un second proto.
Tests, modifications et enfin réalisation du modèle final qui est actuellement en soumis à rude épreuve sur la moto de Christophe.
Il faut avouer que Christophe veut un modèle spécifique, il pourra fixer 3 appareils en même temps (vous verrez ça sur les photos).
Au final, il y aura 3 modèles possibles permettant de monter un, deux ou trois appareils sur le support (n'étant plus fixé sur le pare brise, les possibilités augmentent).
Les photos maintenant :
a) les pièces de fixation :
b) le modèle 1 appareil :
Pour éviter les vibrations, il est prévu un joint torique qui plaquera les pièces de fixation dans le logement.
Ce n'est pas le modèle final qui a un peu évolué car j'avais des problèmes de pliage de la plaque avec les petits "retours" sur l'angle à 90°.
c) le modèle double :
d) le "maxi" :
Monter le support sur la casquette sera extrêmement simple une fois le petit aérateur démonté, il suffira de rentrer la languette dans le logement central qu'il faudra quand même agrandir l'évent central à la taille du support (5 mm), insérer les "taquets" de fixation dans leur logement, mettre les joints toriques et visser l'ensemble.
Par contre, pour démonter l'ensemble, c'est pas mal de travail. Christophe m'a promis qu'il réaliserait un tuto pour donner les astuces à connaître.
Les derniers détails sont réglés.
Voilà une photo des 3 modèles.
Dernière édition par charpentier09 le Sam 26 Fév 2022 - 15:49, édité 2 fois
charpentier09- Membre incontournable !
- Messages : 1941
Date d'inscription : 22/12/2014
Age : 61
Re: Nouveau support "GOLD-MOUNT" pour GPS/Iphone/Coyote en position centrale haute.
charpentier09 a écrit: a tous,
Je n'ai pas encore acheté de SC 79 mais certains l'ont déjà fait et j'ai eu quelques demandes pour savoir si j'allais me pencher sur la réalisation d'un support à fixer au dessus du tableau de bord.
Je ne m'étais pas penché sur le problème jusqu'à ce que je rencontre l'ami Motopol (Christophe) pour le montage d'un module "strobo" sur les phares de ma SC68.
Monter le support sur la casquette sera extrêmement simple une fois le petit aérateur démonté, il suffira de rentrer la languette dans le logement central qu'il faudra quand même agrandir l'évent central à la taille du support (5 mm), insérer les "taquets" de fixation dans leur logement, mettre les joints toriques et visser l'ensemble.
Par contre, pour démonter l'ensemble, c'est pas mal de travail. Christophe m'a promis qu'il réaliserait un tuto pour donner les astuces à connaître.
D'autres photos viendront avec le temps.
J'ai vu le montage sur la moto de christophe ce week-end, jolie réalisation.
Kristof_Diy- Membre connaisseur...
- Messages : 191
Date d'inscription : 02/08/2021
Age : 59
support
bonsoir a tous,
encore quelques ajustemets et je vous garanti un produit au top
merci christian
encore quelques ajustemets et je vous garanti un produit au top
merci christian
MOTOPOL- Membre posteur
- Messages : 65
Date d'inscription : 14/03/2020
Age : 54
Re: Nouveau support "GOLD-MOUNT" pour GPS/Iphone/Coyote en position centrale haute.
Hello Christian, je n'ai pas vu le résultat final mais je suis certain que ça doit etre bien pratique. Moi j'utilise toujours celui que tes eleves et toi avez fait pour la SC68 et sue tu étais venu me livrer dans Paris. C'est chouette de faire travailler les jeunes de ton lycée sur des pieces qui servent réellement. Qu'en pensent-ils tes élèves ?
fiblan- Membre incontournable !
- Messages : 345
Date d'inscription : 27/02/2020
Age : 61
Re: Nouveau support "GOLD-MOUNT" pour GPS/Iphone/Coyote en position centrale haute.
Bjr
Voilà un bel exemple de collaboration qui va pouvoir au final rendre service à beaucoup .
En plus comme d'hab. avec Christian et Christophe , c'est toujours du beau boulot !
Voilà un bel exemple de collaboration qui va pouvoir au final rendre service à beaucoup .
En plus comme d'hab. avec Christian et Christophe , c'est toujours du beau boulot !
jcdu47- Membre incontournable !
- Messages : 2990
Date d'inscription : 01/10/2013
Age : 62
Re: Nouveau support "GOLD-MOUNT" pour GPS/Iphone/Coyote en position centrale haute.
fiblan a écrit:Hello Christian, je n'ai pas vu le résultat final mais je suis certain que ça doit être bien pratique. Moi j'utilise toujours celui que tes élèves et toi avez fait pour la SC68 et due tu étais venu me livrer dans Paris. C'est chouette de faire travailler les jeunes de ton lycée sur des pièces qui servent réellement. Qu'en pensent-ils tes élèves ?
Salut Christian,
Les élèves apprécient ces réalisations, et effectivement, c'est un projet qui a bien fonctionné surtout sur la partie usinage car tout le monde participe. Pour la partie conception, seul un petit groupe (4 élèves) s'est penché sur le problème (et il faut bien les encadrer pour que ça ne parte pas dans tous les sens) car les autres (plus lents) devaient terminer ce qui est prévu dans les séances de TP et il y a quand même un programme à respecter.
charpentier09- Membre incontournable !
- Messages : 1941
Date d'inscription : 22/12/2014
Age : 61
