Boardtrack racer projet Philgold - Page 5 Empty Re: Boardtrack racer projet Philgold

Message  jcdu47 Mar 16 Juin 2020 - 8:04

Bjr
Bientôt une nouvelle marque en France : Philmoto !

jcdu47
Membre incontournable !
Membre incontournable !

Messages : 2197
Date d'inscription : 01/10/2013

Revenir en haut Aller en bas

Boardtrack racer projet Philgold - Page 5 Empty Re: Boardtrack racer projet Philgold

Message  Philgold Mar 16 Juin 2020 - 8:30

Hello,

Non c'est Phil garage j'ai déjà le camion  lol!


Phil

Boardtrack racer projet Philgold - Page 5 Img_1210
Philgold
Philgold
Membre incontournable !
Membre incontournable !

Messages : 1791
Date d'inscription : 17/04/2016
Age : 63

Revenir en haut Aller en bas

Boardtrack racer projet Philgold - Page 5 Empty Re: Boardtrack racer projet Philgold

Message  Baboun 34 Mar 16 Juin 2020 - 9:13

Boardtrack racer projet Philgold - Page 5 365723366 Un Citroën HY comme camion est excellent pour la com...

_________________
Boardtrack racer projet Philgold - Page 5 20200711 Boardtrack racer projet Philgold - Page 5 1480254509
Baboun 34
Baboun 34
Membre connaisseur...
Membre connaisseur...

Messages : 122
Date d'inscription : 20/04/2020
Age : 59

Revenir en haut Aller en bas

Boardtrack racer projet Philgold - Page 5 Empty Re: Boardtrack racer projet Philgold

Message  Philgold Mar 30 Juin 2020 - 19:08

Hello les mécanos,

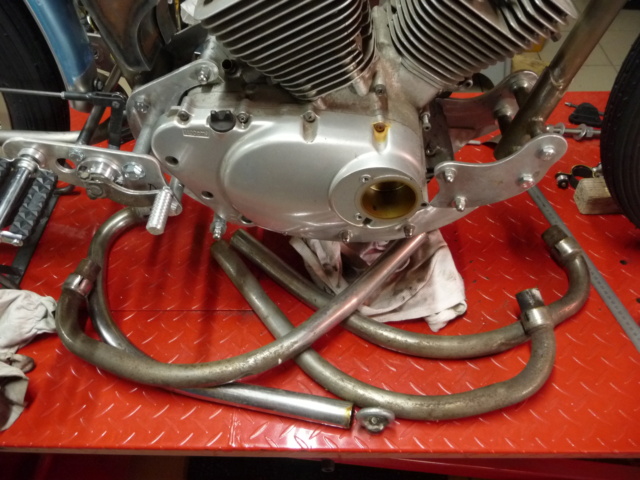

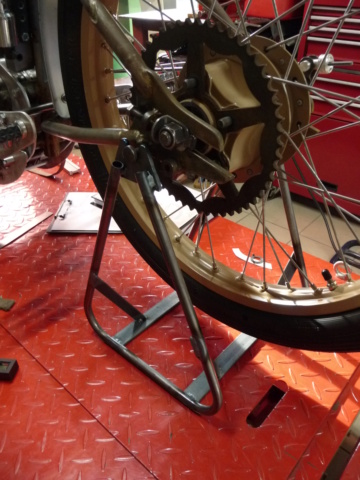

La peinture des jantes et moyeux étant terminées et bien sèches, il ne restait plus qu'à rayonner l'ensemble, chose faite.

Bonne mécanique
Philgold

Boardtrack racer projet Philgold - Page 5 P1310336
Boardtrack racer projet Philgold - Page 5 P1310337
Boardtrack racer projet Philgold - Page 5 P1310410
Boardtrack racer projet Philgold - Page 5 P1310411
Boardtrack racer projet Philgold - Page 5 P1310413
Boardtrack racer projet Philgold - Page 5 P1310412
Boardtrack racer projet Philgold - Page 5 P1310414
Boardtrack racer projet Philgold - Page 5 P1310415
Philgold
Philgold
Membre incontournable !
Membre incontournable !

Messages : 1791
Date d'inscription : 17/04/2016
Age : 63

Revenir en haut Aller en bas

Boardtrack racer projet Philgold - Page 5 Empty Re: Boardtrack racer projet Philgold

Message  fiblan Mer 19 Aoû 2020 - 19:51

Hello Phil,
Bientôt deux mois que tu ne donnes plus de nouvelles de ton superbe projet de Board track racer. On espère que tu vas bien et trouve le temps d'y travailler. Hâte de voir la suite !
Bonne route et bonne mécanique.
Christian

fiblan
Membre connaisseur...
Membre connaisseur...

Messages : 187
Date d'inscription : 27/02/2020
Age : 58

Revenir en haut Aller en bas

Boardtrack racer projet Philgold - Page 5 Empty Re: Boardtrack racer projet Philgold

Message  Philgold Mer 19 Aoû 2020 - 20:46

Hello,

Et oui le temps passe et des chantiers autres font que certains patinent.

J'ai depuis ce temps étudié et réalisé des pièces pour des spyder can am, mais également des accessoires pour les Royal Enfield 650 interceptor, et quelques pièces et bricoles pour des travaux autres que les motos...

Pour ce qui est du boardtrack, les roues sont terminées, pneus avon montés.
Actuellement c'est au tour du garde boue arrière avec ses fixations.
Le réservoir a été mastiqué et restomé.

Voilà les nouvelles

Philgold
Philgold
Philgold
Membre incontournable !
Membre incontournable !

Messages : 1791
Date d'inscription : 17/04/2016
Age : 63

Revenir en haut Aller en bas

Boardtrack racer projet Philgold - Page 5 Empty Re: Boardtrack racer projet Philgold

Message  Roger64 Jeu 20 Aoû 2020 - 11:13

Je découvre ce sujet... Chapeau bas. Superbe boulot. De l'artisanat d'art. 👌
Roger64
Roger64
Membre incontournable !
Membre incontournable !

Messages : 1049
Date d'inscription : 13/05/2017
Age : 56

http://vespa400.eklablog.com/

Revenir en haut Aller en bas

Boardtrack racer projet Philgold - Page 5 Empty Re: Boardtrack racer projet Philgold

Message  Suzu'Kid Jeu 20 Aoû 2020 - 12:54

Cool ca avance bien ce projet...... Boardtrack racer projet Philgold - Page 5 3605879242
Suzu'Kid
Suzu'Kid
Membre incontournable !
Membre incontournable !

Messages : 1604
Date d'inscription : 19/05/2018
Age : 61

Revenir en haut Aller en bas

Boardtrack racer projet Philgold - Page 5 Empty Re: Boardtrack racer projet Philgold

Message  Philgold Lun 7 Sep 2020 - 19:30

Hello,


Un peu de mécanique en cette journée d'anniversaire, sa change un peu... lol!

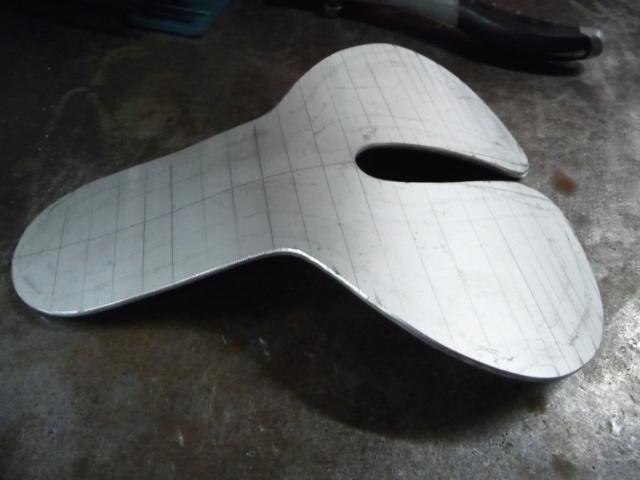

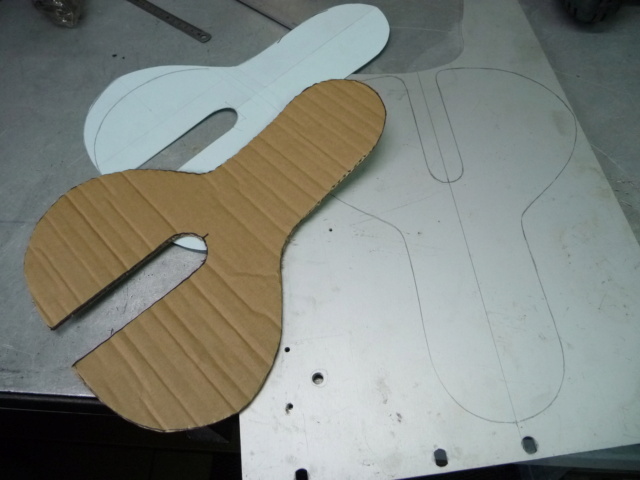

Fabrication de la carcasse de selle pour le Boardtrack racer, dans une plaque de dural de récupération, après il va falloir jouer les selliers et le cuir ça j'ai jamais fait on verra bien....
D'ailleurs si sur ce forum il y a des selliers qui travaillent le cuir un peu épais, je vais sûrement avoir besoin de conseils...merci d'avance.


Bonne mécanique
Philgold


Boardtrack racer projet Philgold - Page 5 P1310512
Boardtrack racer projet Philgold - Page 5 P1310513
Boardtrack racer projet Philgold - Page 5 P1310511

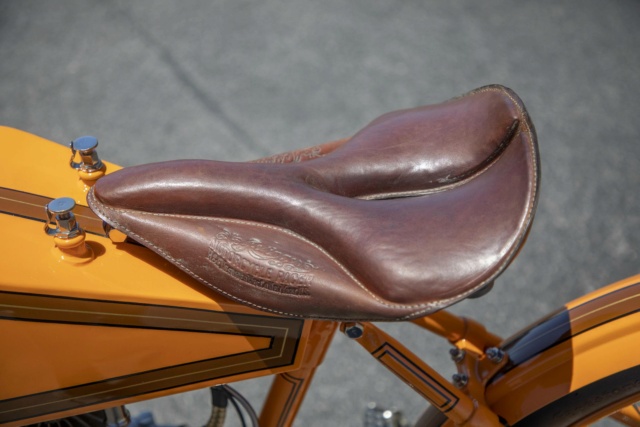

L'objectif c'est ça

Boardtrack racer projet Philgold - Page 5 Harley11

Boardtrack racer projet Philgold - Page 5 69851110
Philgold
Philgold
Membre incontournable !
Membre incontournable !

Messages : 1791
Date d'inscription : 17/04/2016
Age : 63

Revenir en haut Aller en bas

Boardtrack racer projet Philgold - Page 5 Empty Re: Boardtrack racer projet Philgold

Message  Maxrunner31 Lun 7 Sep 2020 - 19:36

Boardtrack racer projet Philgold - Page 5 365723366

heu tu te lances dans le godemichet? Boardtrack racer projet Philgold - Page 5 1797587972 Boardtrack racer projet Philgold - Page 5 1797587972 Boardtrack racer projet Philgold - Page 5 2072541550 Boardtrack racer projet Philgold - Page 5 2072541550
Maxrunner31
Maxrunner31
Membre incontournable !
Membre incontournable !

Messages : 1220
Date d'inscription : 13/04/2016
Age : 57

Revenir en haut Aller en bas

Boardtrack racer projet Philgold - Page 5 Empty Re: Boardtrack racer projet Philgold

Message  Philgold Mer 9 Sep 2020 - 21:12

Hello,

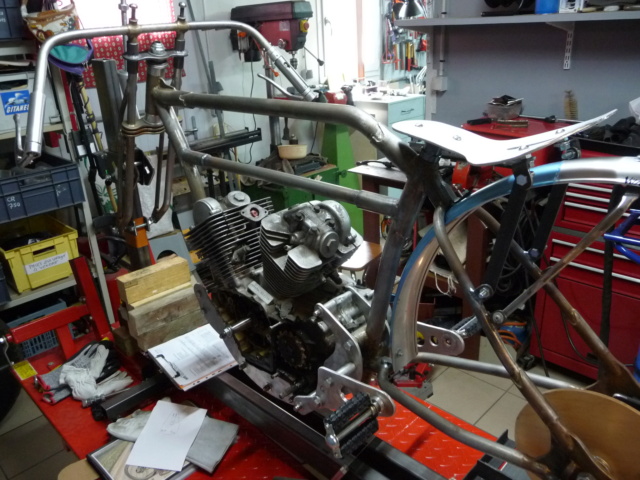

La structure de la selle du boardtrack racer est en place provisoirement avec ses supports, restera à découper la mousse, former et recouvrir le tout de cuir avec les coutures qui vont bien et lui donner une patine à l'ancienne.

Maxrunner31 voyant que cela t'intéresse (on peu comprendre ta timidité Embarassed ), je peux te fournir le même genre d'accessoire si tu le désires, la forme te rappelle peut être "autre chose...", par contre si cela t'intéresse vraiment, dis moi si les dimensions et le design correspondent à tes attente et souhaits, je peux en fonction, repenser le tout... Very Happy
lol!  Philgold

Boardtrack racer projet Philgold - Page 5 P1310514
Boardtrack racer projet Philgold - Page 5 P1310515
Philgold
Philgold
Membre incontournable !
Membre incontournable !

Messages : 1791
Date d'inscription : 17/04/2016
Age : 63

Revenir en haut Aller en bas

Boardtrack racer projet Philgold - Page 5 Empty Re: Boardtrack racer projet Philgold

Message  Jife Jeu 10 Sep 2020 - 13:27

@Maxrunner31 a écrit:Boardtrack racer projet Philgold - Page 5 365723366

heu tu te lances dans le godemichet? Boardtrack racer projet Philgold - Page 5 1797587972 Boardtrack racer projet Philgold - Page 5 1797587972 Boardtrack racer projet Philgold - Page 5 2072541550 Boardtrack racer projet Philgold - Page 5 2072541550

Vantard !!! Very Happy
Jife
Jife
Membre incontournable !
Membre incontournable !

Messages : 525
Date d'inscription : 26/03/2019
Age : 60

Revenir en haut Aller en bas

Boardtrack racer projet Philgold - Page 5 Empty Re: Boardtrack racer projet Philgold

Message  Philgold Jeu 1 Oct 2020 - 19:13

Hello,

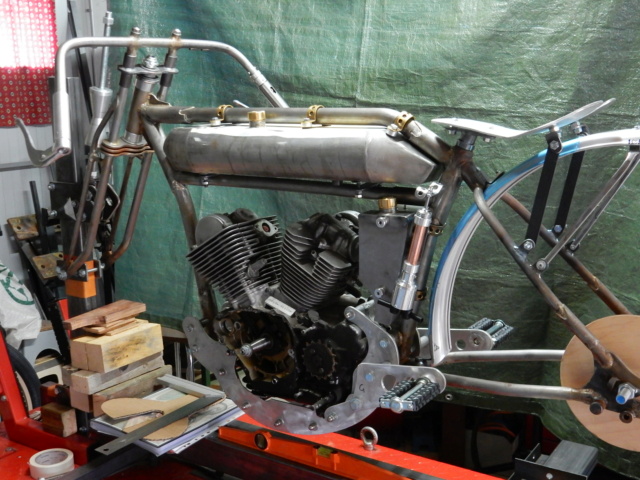

Un petit partage de photos des travaux en cours sur le boardtrack racer, pour ceux qui s'intéressent à la mécanique...Wink et qui en sont passionnés.
La fabrication de pièces pour Can Am Spyder et autres mécaniques prennent un peu de temps, le boardtrack est en pointillé mais ça avance.

Voilà voilà.

Philgold

Boardtrack racer projet Philgold - Page 5 Dscn8411

Boardtrack racer projet Philgold - Page 5 Dscn8413

Boardtrack racer projet Philgold - Page 5 Dscn8412

Boardtrack racer projet Philgold - Page 5 Dscn8414

Boardtrack racer projet Philgold - Page 5 Dscn8415




Philgold
Philgold
Membre incontournable !
Membre incontournable !

Messages : 1791
Date d'inscription : 17/04/2016
Age : 63

Revenir en haut Aller en bas

Boardtrack racer projet Philgold - Page 5 Empty Re: Boardtrack racer projet Philgold

Message  Jife Jeu 1 Oct 2020 - 19:47

Salut Phil !!

C'est magnifique ... Bôôô
Question d'un néophyte: tu n'as pas de crainte d'un dé-jaugeage avec un réservoir positionné de cette façon ?

Bonne continuation !
Jife
Jife
Membre incontournable !
Membre incontournable !

Messages : 525
Date d'inscription : 26/03/2019
Age : 60

Revenir en haut Aller en bas

Boardtrack racer projet Philgold - Page 5 Empty Re: Boardtrack racer projet Philgold

Message  Philgold Jeu 1 Oct 2020 - 20:02

"dé-jaugeage" je ne vois pas trop comment...le réservoir est cloisonné ce qui n'est pas le cas sur de nombreuses motos sauf pour les racing et de toute façon c'est pas l'accélération qu'il va prendre... lol!
Un boardtrack ne fait pas de 100m départ arrêté, ce n'était pas le but et le piquage est au bon endroit au cas où la machine prendrait plus de 200 km/h lol! .

Bonne soirée
Philgold
Philgold
Philgold
Membre incontournable !
Membre incontournable !

Messages : 1791
Date d'inscription : 17/04/2016
Age : 63

Revenir en haut Aller en bas

Boardtrack racer projet Philgold - Page 5 Empty Re: Boardtrack racer projet Philgold

Message  Jife Jeu 1 Oct 2020 - 20:08

Ok ... mais je ne pouvais deviner qu'il était cloisonné.
Jife
Jife
Membre incontournable !
Membre incontournable !

Messages : 525
Date d'inscription : 26/03/2019
Age : 60

Revenir en haut Aller en bas

Boardtrack racer projet Philgold - Page 5 Empty Re: Boardtrack racer projet Philgold

Message  Philgold Jeu 1 Oct 2020 - 20:50

Pour le plaisir voici des photos de maquettes de boardtrack racer en résine au 1/35 (à peindre) elles sont bien belles, pour ma part j'ai choisi l'Ech 1 lol! .

Boardtrack racer projet Philgold - Page 5 10780510

Boardtrack racer projet Philgold - Page 5 Cixm0210

Boardtrack racer projet Philgold - Page 5 Cixm0211

Boardtrack racer projet Philgold - Page 5 Cixm0212
Philgold
Philgold
Membre incontournable !
Membre incontournable !

Messages : 1791
Date d'inscription : 17/04/2016
Age : 63

Revenir en haut Aller en bas

Boardtrack racer projet Philgold - Page 5 Empty Re: Boardtrack racer projet Philgold

Message  Pépé69 Jeu 1 Oct 2020 - 20:59

Boardtrack racer projet Philgold - Page 5 2782311512 C'est beau (celle à l'échelle 1). Bravo Boardtrack racer projet Philgold - Page 5 3346527013

Christian Pépé69
Pépé69
Pépé69
Membre incontournable !
Membre incontournable !

Messages : 483
Date d'inscription : 26/08/2020
Age : 68

Revenir en haut Aller en bas

Boardtrack racer projet Philgold - Page 5 Empty Re: Boardtrack racer projet Philgold

Message  Philgold Jeu 1 Oct 2020 - 21:15

Quelques photos d'un boardtrack réalisé par un passionné Australien avec lequel je parle quelques fois mécanique... lol!
Réplique de la célèbre Henderson 4 cylindres (en cours), mais si vous regardez bien ce moteur d'empreint, il vous dira sûrement quelque chose.

Philgold

Boardtrack racer projet Philgold - Page 5 96763110

Boardtrack racer projet Philgold - Page 5 97852610


Philgold
Philgold
Membre incontournable !
Membre incontournable !

Messages : 1791
Date d'inscription : 17/04/2016
Age : 63

Revenir en haut Aller en bas

Boardtrack racer projet Philgold - Page 5 Empty Re: Boardtrack racer projet Philgold

Message  tigroujean Ven 2 Oct 2020 - 19:31

superbe surtout avec le 4cylindres en ligne qui me rappelle bien des souvenirs.
tigroujean
tigroujean
Membre incontournable !
Membre incontournable !

Messages : 1697
Date d'inscription : 20/12/2013
Age : 60

Revenir en haut Aller en bas

Boardtrack racer projet Philgold - Page 5 Empty Re: Boardtrack racer projet Philgold

Message  fiblan Lun 2 Nov 2020 - 8:04

Hello Phil, toute chose ayant du bon, le reconfinement te donnera peut-être du temps pour poursuivre le boardtrack racer ! Alors à bientôt peut-être pour des news de ton beau projet.

fiblan
Membre connaisseur...
Membre connaisseur...

Messages : 187
Date d'inscription : 27/02/2020
Age : 58

Revenir en haut Aller en bas

Boardtrack racer projet Philgold - Page 5 Empty Re: Boardtrack racer projet Philgold

Message  kuczynski Lun 2 Nov 2020 - 10:32

@Philgold a écrit:Réplique de la célèbre Henderson 4 cylindres (en cours), mais si vous regardez bien ce moteur d'empreint, il vous dira sûrement quelque chose.
Je dirai un 350 CB four Wink
kuczynski
kuczynski
Membre incontournable !
Membre incontournable !

Messages : 5305
Date d'inscription : 22/10/2012

Revenir en haut Aller en bas

Boardtrack racer projet Philgold - Page 5 Empty Re: Boardtrack racer projet Philgold

Message  fiblan Mar 3 Nov 2020 - 7:27

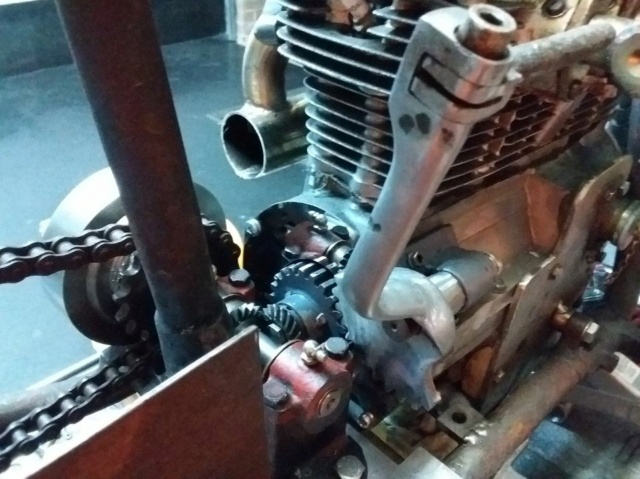

Monté longitudinalement, ce qui nécessite un couple conique entre la sortie de boite et le pignon de chaîne secondaire. Pourtant on dirait qu'il y a peu de place pour le loger. C'est intriguant.

fiblan
Membre connaisseur...
Membre connaisseur...

Messages : 187
Date d'inscription : 27/02/2020
Age : 58

Revenir en haut Aller en bas

Boardtrack racer projet Philgold - Page 5 Empty Re: Boardtrack racer projet Philgold

Message  Philgold Jeu 3 Déc 2020 - 12:59

Hello,

Quelques nouvelles côté mécanique pour ceux que ça intéresse... Wink

Pour ce qui est de la transmission secondaire du 4 cylindres de mon ami Australien, voici quelques photos.

Pour ce qui est de mon boardtrack il avance tranquillement, actuellement c'est fabrication des paliers et commandes de frein AR et sélecteur de vitesse, étude de la mise en place des accessoires électriques et étude du circuit d'allumage simplifié, pipe d'admission pour carburateur en latérale et fabrication de la ligne d'échappement tirée dans des anciens tubes de 750 four et une petite béquille d'atelier.

Bonne mécanique
Philgold

Boardtrack racer projet Philgold - Page 5 96128910
Boardtrack racer projet Philgold - Page 5 96847410
Boardtrack racer projet Philgold - Page 5 98005810


Boardtrack racer projet Philgold - Page 5 P1310711
Boardtrack racer projet Philgold - Page 5 P1310710
Boardtrack racer projet Philgold - Page 5 P1310712
Boardtrack racer projet Philgold - Page 5 P1310715
Boardtrack racer projet Philgold - Page 5 P1310714
Boardtrack racer projet Philgold - Page 5 P1310713
Boardtrack racer projet Philgold - Page 5 P1310717
Boardtrack racer projet Philgold - Page 5 P1310716
Boardtrack racer projet Philgold - Page 5 P1310718
Boardtrack racer projet Philgold - Page 5 P1310720
Boardtrack racer projet Philgold - Page 5 P1310721
Boardtrack racer projet Philgold - Page 5 P1310719
Boardtrack racer projet Philgold - Page 5 P1310722
Boardtrack racer projet Philgold - Page 5 P1310724
Boardtrack racer projet Philgold - Page 5 P1310723
Philgold
Philgold
Membre incontournable !
Membre incontournable !

Messages : 1791
Date d'inscription : 17/04/2016
Age : 63

Revenir en haut Aller en bas

Boardtrack racer projet Philgold - Page 5 Empty Re: Boardtrack racer projet Philgold

Message  chris 36 Jeu 3 Déc 2020 - 18:35

Boardtrack racer projet Philgold - Page 5 365723366  non tu as fait que ca pendant le confinement....
et bien a mon avis il y a eu pas mal de grasses matinees...et mon petit gars il faut de reprendre... Boardtrack racer projet Philgold - Page 5 2072541550 Boardtrack racer projet Philgold - Page 5 2072541550
chris 36
chris 36
Membre incontournable !
Membre incontournable !

Messages : 1792
Date d'inscription : 20/02/2014
Age : 64

Revenir en haut Aller en bas

Boardtrack racer projet Philgold - Page 5 Empty Re: Boardtrack racer projet Philgold

Message  Philgold Jeu 3 Déc 2020 - 19:11

OHHHHHHHHHHHHHHHH La !!!... si tu savais Christophe y'en a eu des choses de faites, les aérographes ont bien travaillés, la mécanique a été bien présente sur bien d'autres machines, je viens tout juste de reprendre le boardtrack, il était temps  Very Happy Razz Razz Razz.
Philgold
Philgold
Membre incontournable !
Membre incontournable !

Messages : 1791
Date d'inscription : 17/04/2016
Age : 63

Revenir en haut Aller en bas

Boardtrack racer projet Philgold - Page 5 Empty Re: Boardtrack racer projet Philgold

Message  fiblan Ven 4 Déc 2020 - 7:24

Hello Phil, Superbe ce boardtrack, il avance bien et on le sent prendre vie à chacun de tes nouveaux post. Les roues assemblées et montées de pneus sont magnifiques. Leur couleur, est-ce le résultat d'une peinture, d'un traitement chimique ou est-ce celle de l'alliage métallique ? Les mécanismes et biellettes pour la sélection et le frein arrière sont très pro, on y voit même les réglages par tige filetée. Comment fabriques tu les garde-boue ? Je suppose que cela ne pas se cintrer à froid sans fissurer ... si je peux me permettre cette remarque, je trouve que le cheminement de l'échappement du cylindre avant nuit à l'esthétique de l'ensemble. N'aurais tu pas pu le faire cheminer de l'autre coté pour rejoindre l'autre échappement et avoir deux sorties l'une au dessus de l'autre, un peu à la façon des scramblers ?
Encore merci de nous faire partager ton projet avec des photos dont la qualité permettent d'apprécier celle de la mécanique que tu réalises.
Bonne continuation
Christian

fiblan
Membre connaisseur...
Membre connaisseur...

Messages : 187
Date d'inscription : 27/02/2020
Age : 58

Revenir en haut Aller en bas

Boardtrack racer projet Philgold - Page 5 Empty Re: Boardtrack racer projet Philgold

Message  Philgold Ven 4 Déc 2020 - 8:46

Hello,

Merci.

Pour ce qui est de la peinture c'est une peinture automobile satiné, je veux garder sur cette machine des méthode simple car un poudrage se verrait trop.

Pour ce qui est du garde boue AR qui est le seul, c'est une récup chez le marchand de vélo de mon coin, il était ancien mais neuf assez large pour le projet et je l'ai coupé.

Pour ce qui est des échappement ce n'est pas un scrambler, c'est un boardtrack racer et les échappements sont bien à leur place et ils devraient être bien plus courts, voire même inexistants.

La difficulté de ce genre de construction c'est d'adapter du matériel moderne (moteur) avec des pièces fabriquées d'après photos d'époque.

Il faut garder l'esprit, tout en greffant des pièces qui n'existaient pas à l'époque sur ce genre de machine, pas de frein, pas d'embrayage, pas de démarreur, pas de batterie, des pneus moins large, des roues de 26" etc etc...

Il faut adapter, faire correspondre et y mettre un peu de ses envies sans dénaturer l'esprit de cette machine bien particulière qui était le début de la moto racing.

Bonne mécanique
Philgold

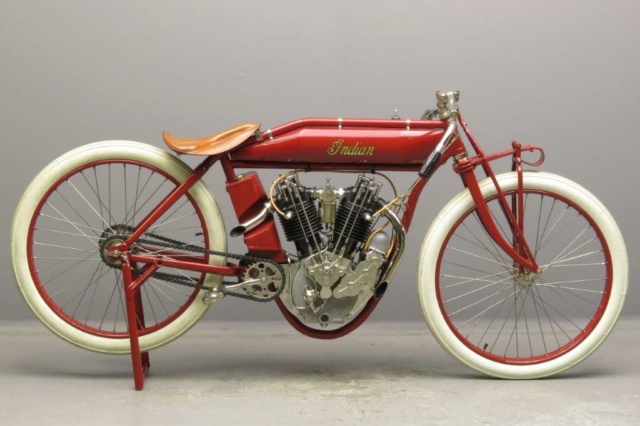

Quelques photos, ici Indian HD et Cyclone, mais il en existait bien d'autres.

Boardtrack racer projet Philgold - Page 5 99198210
Boardtrack racer projet Philgold - Page 5 Indian11
Boardtrack racer projet Philgold - Page 5 Lv011510
Philgold
Philgold
Membre incontournable !
Membre incontournable !

Messages : 1791
Date d'inscription : 17/04/2016
Age : 63

Revenir en haut Aller en bas

Boardtrack racer projet Philgold - Page 5 Empty Re: Boardtrack racer projet Philgold

Message  Filip91 Ven 4 Déc 2020 - 18:57

Solide notre Phil, hâte de le voir trôner dans une pièce lors de notre prochain visu 2022  cheers
Filip91
Filip91
Membre incontournable !
Membre incontournable !

Messages : 885
Date d'inscription : 26/11/2016
Age : 62

Revenir en haut Aller en bas

Boardtrack racer projet Philgold - Page 5 Empty Re: Boardtrack racer projet Philgold

Message  La Savoie Ven 4 Déc 2020 - 19:18

Boardtrack racer projet Philgold - Page 5 2782311512

 Super le projet vivement la fin pour voir le résultat


La savoie

_________________
Si un jour tu te sens inutile ou déprimé n'oublie surtout pas qu'un jour tu à été le spermatozoïde le plus rapide de tous
La Savoie
La Savoie
Membre incontournable !
Membre incontournable !

Messages : 1431
Date d'inscription : 23/01/2017
Age : 59

Revenir en haut Aller en bas

Boardtrack racer projet Philgold - Page 5 Empty Re: Boardtrack racer projet Philgold

Message  fiblan Sam 5 Déc 2020 - 8:03

Hello Phil,

Effectivement avec les photos des Indian et Harley de l'époque, je comprends ton choix pour les échappements, c'est tout à fait dans l'esprit. A l'époque on ne s'embarassait pas des questions de décibels !!!

Concernant le projet de ton ami australien, merci pour les photos, on y voit très bien le couple conique. Très belle mécanique. Le carter cylindrique en bout de pignon de chaîne secondaire, c'est quoi ? Un embrayage centrifuge ? Autre chose ?
A+
Christian

fiblan
Membre connaisseur...
Membre connaisseur...

Messages : 187
Date d'inscription : 27/02/2020
Age : 58

Revenir en haut Aller en bas

Boardtrack racer projet Philgold - Page 5 Empty Re: Boardtrack racer projet Philgold

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 5 sur 6 Précédent  1, 2, 3, 4, 5, 6  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
